7 признаков неисправной дизельной форсунки: диагностика и ремонт

Современные дизельные двигатели с системой впрыска Common Rail - это сложные высокотехнологичные агрегаты. Когда в их работе возникают сбои, владельцы часто сталкиваются с ситуацией, когда один симптом не позволяет точно поставить диагноз. Например, трудный запуск может быть связан не только с топливной аппаратурой, но и со свечами накаливания, а дым из выхлопной трубы часто возникает из-за проблем с системой рециркуляции газов.

Именно поэтому симптомы неисправных форсунок дизеля требуют комплексного подхода. Опираясь только на внешние проявления, легко ошибиться и начать менять исправные узлы. В этой статье мы подробно разберем, как распознать реальные проблемы, какие методы диагностики существуют и почему окончательный вердикт выносится только после специализированной проверки.

Чтобы понять причины поломок, нужно представлять принцип работы узла. Форсунка Common Rail - это электрогидравлический клапан, который открывает и закрывает подачу топлива под колоссальным давлением (от 300 до 2500 бар и выше). Топливо проходит через микроскопические отверстия в распылителе, превращаясь в мелкодисперсную пыль (факел), которая идеально смешивается с воздухом. В современных системах используются пьезоэлектрические или соленоидные управляющие элементы, способные делать до десяти впрысков за один такт.

Неисправность форсунок Common Rail чаще всего возникает по трем причинам:

Низкое качество топлива. Вода и мелкая абразивная пыль вызывают коррозию и износ прецизионных пар.

Нагар и коксование. Из-за высоких температур и работы системы рециркуляции (EGR) отверстия распылителя зарастают нагаром, что нарушает форму факела.

Электрические проблемы. Обрыв катушки, замыкание или износ управляющего клапана.

Признаки неисправности дизельных форсунок могут проявляться по-разному, в зависимости от того, какой именно элемент вышел из строя - распылитель, клапан или электронная часть.

Трудный запуск дизельного двигателя

Как проявляется: Стартер крутит долго, но мотор схватывает только с нескольких попыток или не заводится вовсе, особенно на холодную или на горячую.

Связь с форсунками: Если клапан форсунки не держит давление, топливо сливается обратно в бак. Давление в рампе не может достичь нужного значения для старта. Также забитый распылитель просто не создает нужного факела.

Другие причины: Разряженный аккумулятор, неисправные свечи накаливания, низкая компрессия, подсос воздуха в топливной магистрали или слабый топливоподкачивающий насос.

Что проверить самостоятельно: Убедитесь, что аккумулятор заряжен, а в баке есть качественное топливо. Послушайте, гудит ли насос в баке при включении зажигания.

Когда прекратить эксплуатацию: Если стартер крутит, но мотор не заводится и начинает идти белый дым - есть риск гидроудара.

Неровная работа, троение и вибрации на холостом ходу

Как проявляется: Двигатель трясет, обороты плавают, из выхлопной трубы слышны неравномерные такты. Часто говорят, что дизель троит на холостом ходу.

Связь с форсунками: Одна из форсунок подает меньше или больше топлива, чем остальные. ЭБУ пытается выровнять работу, добавляя или убавляя топливо (корректируя подачу), но если механический износ велик, электроника не справляется.

Другие причины: Прогар клапана, залегание поршневых колец (низкая компрессия в одном цилиндре), неисправный клапан EGR, подсос неучтенного воздуха.

Что проверить самостоятельно: Проверьте, не горит ли лампа неисправностей. Оцените, не изменился ли характер вибраций после прогрева (на горячую троение часто усиливается при механическом износе).

Когда прекратить эксплуатацию: Если вибрации становятся экстремальными, есть риск разрушения подушек двигателя и выхода из строя навесного оборудования.

Чёрный дым из выхлопной трубы

Как проявляется: При нажатии на газ или в движении из выхлопной трубы идет густой черный дым с запахом солярки.

Связь с форсунками: Форсунка «льет» или дает слишком крупный факел. Топливо не успевает сгорать, образуя сажу.

Другие причины: Забитый воздушный фильтр, неисправная турбина (не дает наддув), заклинивший клапан EGR, ошибки датчика массового расхода воздуха (ДМРВ).

Что проверить самостоятельно: Визуально оцените состояние воздушного фильтра. Проверьте, нет ли свиста или шипения из патрубков интеркулера (негерметичность наддува).

Когда прекратить эксплуатацию: Если черный дым идет постоянно и сопровождается потерей тяги. Сажа быстро забьет сажевый фильтр (DPF), что приведет к его дорогостоящей замене.

Белый или сизый дым

Как проявляется: Из выхлопной трубы идет густой белый дым (не пар) или дым сизого оттенка.

Связь с форсунками: Белый дым часто означает, что топливо вообще не сгорает и выходит в виде мелкой взвеси (форсунка не распыляет). Сизый оттенок может давать несгоревшее топливо или масло, если форсунка льет настолько сильно, что топливо смывает масляную пленку со стенок цилиндра.

Другие причины: Попадание антифриза в цилиндры (пробит прокладка ГБЦ), износ маслоотражательных колпачков, разрушение уплотнений турбины.

Что проверить самостоятельно: Проверьте уровень охлаждающей жидкости и моторного масла. Если антифриз уходит, а масло не растет - проблема в ГБЦ.

Когда прекратить эксплуатацию: Немедленно глушите двигатель, если уровень масла на щупе растет, а масло пахнет соляркой.

Потеря мощности, рывки и аварийный режим

Как проявляется: Автомобиль не разгоняется, при нажатии на педаль появляются провалы, на приборной панели загораются ошибки, мотор переходит в аварийный режим (не едет выше 2000-3000 оборотов).

Связь с форсунками: ЭБУ фиксирует критическое отклонение в работе форсунки и ограничивает подачу топлива, чтобы защитить двигатель от разрушения.

Другие причины: Забитый топливный фильтр, неисправность ТНВД (топливного насоса высокого давления), проблемы с геометрией турбины, забитый катализатор или сажевый фильтр.

Что проверить самостоятельно: Вспомните, когда менялся топливный фильтр тонкой очистки. Это самая частая и дешевая причина потери тяги.

Когда прекратить эксплуатацию: Езда в аварийном режиме допустима только для того, чтобы доехать до сервиса. Длительная эксплуатация невозможна.

Повышенный расход дизельного топлива

Как проявляется: Вы стали заправляться заметно чаще, при этом стиль вождения не менялся.

Связь с форсунками: Из-за плохого распыления ЭБУ вынужден увеличивать время впрыска, чтобы достичь нужной мощности. Либо топливо банально сливается обратно в бак через негерметичный клапан.

Другие причины: Низкое давление в шинах, грязный воздушный фильтр, неисправные тормозные механизмы (клинят суппорта), проблемы с термостатом (мотор не прогревается).

Что проверить самостоятельно: Проверьте давление в шинах, убедитесь, что колеса крутятся свободно.

Когда прекратить эксплуатацию: Сам по себе расход не повод срочно ехать в сервис, но если он сопровождается другими симптомами - нужно искать причину.

Жёсткая работа двигателя, стук, запах топлива в масле или рост уровня масла

Как проявляется: Мотор работает с громким металлическим стуком (детонация или гидроудар), из щупа пахнет соляркой, уровень масла выше максимальной отметки.

Связь с форсунками: Форсунка льет топливо в цилиндр непрерывно. Топливо смывает масло со стенок, попадает в картер, разжижая его.

Другие причины: Износ коренных или шатунных вкладышей (дает металлический стук), неисправность ТНВД (стружка в топливе).

Что проверить самостоятельно: Достаньте масляный щуп и понюхайте его. Оцените уровень масла.

Когда прекратить эксплуатацию: КАТЕГОРИЧЕСКИ НЕЛЬЗЯ ЗАВОДИТЬ ДВИГАТЕЛЬ. Разжиженное масло не держит масляную пленку. Запуск приведет к провороту вкладышей и заклиниванию мотора за считанные минуты. Требуется эвакуатор

Диагностика дизельных форсунок должна быть поэтапной, от простого к сложному.

- Компьютерная диагностика и ошибки ЭБУ. Считывание кодов неисправностей укажет на конкретный цилиндр или цепь управления форсункой.

- Анализ коррекций форсунок. Мастер смотрит в live-данных, сколько миллиметров кубических ЭБУ добавляет или убавляет для каждой форсунки, чтобы выровнять работу двигателя.

- Тест обратного слива. Проверка форсунок по обратке проводится механически. С форсунок снимаются сливные шланги, и они подключаются к мерным емкостям. Двигатель работает, и сравнивается объем сливаемого топлива.

- Проверка давления в топливной рампе. Подключается манометр или используются данные датчика давления. Если давление падает при работе мотора, нужно искать утечку.

- Стендовая диагностика снятых форсунок. Форсунки снимаются, устанавливаются на специальный стенд, который имитирует работу в разных режимах. Это единственный способ увидеть реальную форму факела и герметичность.

Многие владельцы пытаются сами понять состояние форсунок по параметрам коррекций или тесту обратного слива. Это опасный путь. Коррекции показывают лишь то, как ЭБУ пытается компенсировать проблему, но не говорят о её физической природе. Например, большие плюсовые коррекции могут быть не из-за забитой форсунки, а из-за низкой компрессии в цилиндре или подсоса воздуха.

Тест обратного слива показывает только герметичность управляющего клапана и износ прецизионных пар. Но форсунка может иметь идеальный обратный слив, при этом её распылитель будет полностью забит нагаром, а факел - кривым. Такой дефект выявит только стенд.

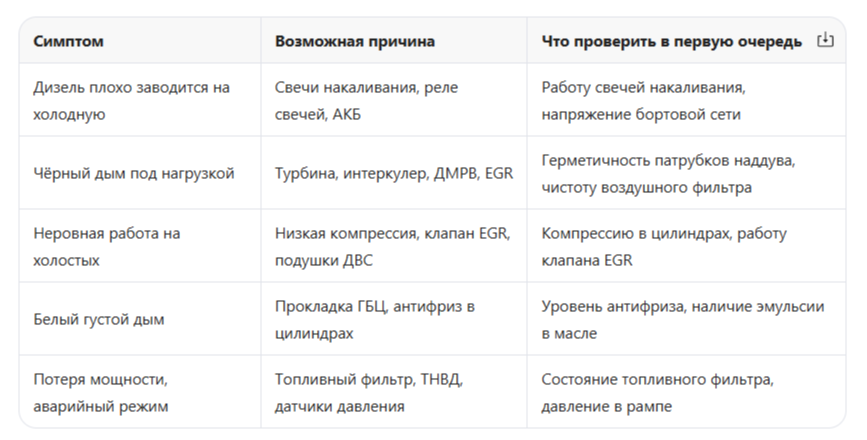

Чтобы не менять форсунки вместо турбины или наоборот, нужно сопоставлять симптомы.

Краткий ответ - нет. Езда с «льющей» форсункой запускает цепную реакцию разрушений. Несгоревшее топливо попадает в выпускной тракт, где дожигается, вызывая перегрев и оплавление сажевого фильтра и катализатора. Топливо, стекающее в картер, разжижает масло. На разжиженном масле быстро изнашиваются вкладыши коленвала и турбины. В худшем случае, несгоревшее топливо накапливается в цилиндре, и при следующем запуске происходит гидроудар, который ломает шатуны и блоки цилиндров. Ремонт дизельных форсунок на ранней стадии обойдется в разы дешевле, чем капитальный ремонт двигателя.

Что делать при подозрении на неисправность форсунок

Если уровень масла вырос или оно пахнет соляркой - не заводите двигатель, вызывайте эвакуатор.

Если симптомов гидроудара нет, но есть троение, дым или потеря мощности - проверьте базовые вещи: топливный фильтр, воздушный фильтр, отсутствие подсосов воздуха.

Обратитесь в профильный дизельный сервис для комплексной диагностики. Не пытайтесь «прочистить» форсунки присадками, если они уже имеют механический износ - это может только ухудшить ситуацию, оторвав куски нагара и забив распылитель.

1. Как часто нужно чистить или обслуживать форсунки?
Зависит от качества топлива и пробега. В профилактических целях рекомендуется использовать качественные моющие присадки каждые 10-15 тысяч км. Снятие и стендовая проверка обычно требуются на пробегах свыше 150-200 тысяч км или при появлении явных симптомов.

2. Можно ли восстановить форсунки или их нужно только менять?
В большинстве случаев современные форсунки Common Rail подлежат ремонту. На специализированном стенде меняют распылители, управляющие клапаны, уплотнительные кольца и калибруют узел. Замена требуется только при необратимых повреждениях корпуса или электрической части (в пьезофорсунках).

3. Помогает ли присадка в топливо, если форсунки уже льют?
Нет. Присадки могут растворить легкий нагар и предотвратить его появление, но они не способны восстановить механический износ прецизионных пар или геометрию распылителя. Если форсунка льет из-за износа, поможет только ремонт.

4. Нужно ли прописывать форсунки после ремонта или замены?
Да. Каждая форсунка имеет индивидуальные гидравлические характеристики. После ремонта на стенде ей присваивается новый код (IQA-код), который необходимо прописать в блоке управления двигателем с помощью диагностического оборудования.

5. Чем опасна стружка в топливе?
Стружка появляется при износе ТНВД. Она проходит через топливный фильтр и попадает в форсунки, мгновенно уничтожая их прецизионные пары. Если обнаружена стружка, нужно менять не только форсунки, но и ТНВД, топливный бак и все магистрали, иначе ремонт не даст результата.
